钙钛矿/硅叠层电池首次通过IEC湿冻测试：基于pH调控的共SAM策略

晶硅太阳能电池清洗制绒扩散制结镀膜栅线表征电池片QC检验 IEC质量检测标准组件QC检验钙钛矿太阳能电池大面积钙钛矿检测电站运维监控

量子效率测试仪 PL/EL一体机 Sinton硅片少子寿命测试仪 Sinton硅块少子寿命测试仪

绒面反射率测试仪 3D共聚焦显微镜

在线四探针方阻测试仪全自动扫描四探针方阻测试仪在线薄膜厚度测试仪晶化率测试仪 Horiba显微共焦拉曼光谱仪傅里叶红外光谱仪

电池片稳态光衰老化试验箱电池片紫外老化试验箱电池片拉脱力综合测试仪 IVEL分选机

外观检验台湿漏电测试系统组件实验室EL测试仪紫外老化试验箱稳态光衰老化试验箱电流连续性监测系统 PID测试系统旁路二极管测试系统 LeTID测试系统反向电流过载系统脉冲电压测试系统绝缘耐压测试仪接地连续性测试仪绝缘耐压接地测试仪湿热环境试验箱湿冻环境试验箱热循环试验箱动态机械载荷测试机静态机械载荷测试机冰雹冲击试验机引出端强度试验机霰弹冲击试验机抗划伤（切割）测试机剥离试验机

万能材料试验机（单臂）万能材料试验机（双臂）光伏玻璃透过率测试仪醋酸测试试验箱交联度测试系统二极管接线盒综合测试仪落球冲击试验机 IV测试仪

半自动四探针全自动探针式台阶仪多通道太阳能MPPT系统 Horiba稳瞬态荧光光谱仪

大面积钙钛矿方阻椭偏二合一测试仪大面积钙钛矿影像显微二合一监测站钙钛矿在线透过率测试机钙钛矿P1激光划线测试仪钙钛矿在线PL测试仪钙钛矿在线方阻测试仪钙钛矿在线膜厚测试仪钙钛矿工艺检测工作站

手持式IV测试仪便携式EL测试仪手持热成像测试仪户外组件多通道测试系统光伏逆变器电能质量测试仪无人机EL检测仪

量子效率测试仪

MNPVQE-300Pro量子效率测试仪是光伏研究和生产线质量过程中常见的工具，用于准确测定太阳能电池光谱响应/EQE (IPCE)和IQE。

MNPVQE-300Pro与各种类型的光伏器件、材料和架构兼容，包括c:Si、mc:Si、a:Si、µ:Si、CdTe、CIGS、CIS、Ge、染料敏化、有机/聚合物、串联、多结（2-、3-、4-结等）、量子阱、量子点、硫族化物和钙钛矿。

查看详情

PL/EL一体机

对晶硅太阳能电池片内部的缺陷，如晶体缺陷、杂质等，进行高精度检测从而帮助生产人员及时调整工艺参数，提高产品质量。

ME-PSC-PL/EL tandem拥有智能检测系统，可根据缺陷种类进行识别定制，如黑斑、麻点、黑角、划伤等。

查看详情

Sinton硅片少子寿命测试仪

WCT-120测试仪拥有被高度认可的准稳态光电导(QSSPC)少子寿命测量技术。QSSPC技术应用在模拟多晶硅片，掺杂扩散和低少子寿命样品方面非常理想。QSSPC少子寿命测量也能得到暗开路电压(与光照)的曲线，可与太阳能电池制程每一阶段的IV曲线作比较。

WCT-120可搭配Suns-Voc一起使用。

Suns-Voc主要用于测量半成品电池片以及完整电池片，在监控优化电池片的正面浆料印刷工艺后非常理想。可优化和模拟维持电压，得到好的欧姆接触和避免漏电分流这些步骤。

查看详情

Sinton硅块少子寿命测试仪

BCT-400型号少子寿命测试仪可以不需要表面钝化处理，就量测P型或者N型单晶或者多晶硅块少子寿命。少子寿命的量测对于监控硅块在长晶过程引入的缺陷或者污染物造成的缺陷有着重要的意义。

还可以通过使用少子寿命测试仪BCT-400直接判断表面平坦的硅块的质量好坏。

查看详情

绒面反射率测试仪

RTIS绒面反射率测试仪可以测试制绒片对不同波长段的光的反射率强度，测试结果会通过软件对光电信号进行计算最终以可视化的曲线呈现出来，有利于用户对制绒片的反射率这一特性进行系统表征。

适用于「单多晶硅制绒、镀膜、刻蚀及湿法/干法黑硅等」各前道工艺的粗糙表面指定波段范围内的反转率、反射率最低波长点、总反射能量等。

查看详情

3D共聚焦显微镜

ME-PT3000是一款光伏电池片表面质量检测专用光学仪器，基于光学原理结合精密Z向扫描模块与3D建模算法，通过非接触式3D扫描成像，实现栅线高度/宽度、绒面金字塔数量的量化检测，可反馈清洗制绒、丝网印刷工艺质量。

设备采用落地式共聚焦显微镜结构，配备抗阻尼机构隔离环境震动，通过点阵式扫描与信号处理算法，支持高精度3D测量及高清聚焦成像，适用于光伏电池片生产过程质量监控。

查看详情

在线四探针方阻测试仪

FPP230 Auto是专为「光伏工艺监控设计」的在线四探针方阻仪,可以对最大230mm样品进行快速、自动的扫描，获得样品不同位置的方阻/电阻率分布信息。

随着客户自动化程度的提高，美能推出的1-9点在线四探针以超高的精度，灵活的设计收到了自动化厂商与客户的广泛好评。

查看详情

全自动扫描四探针方阻测试仪

FPP230A是专为科学研究设计的扫描四探针方阻测试仪，可以对最大230mm样品进行快速、全自动的扫描，获得样品不同位置的方阻/电阻率分布信息。

动态测试重复性（ITO薄膜）可达0.2%，为行业领先水平。1mΩ~100MΩ的超宽测量范围可涵盖绝大部分应用场景，可广泛适用于 “光伏、半导体、合金、陶瓷” 等诸多领域。

查看详情

在线薄膜厚度测试仪

POLY5000是专为光伏工艺监控设计的在线膜厚测试仪，可以对样品进行快速、自动的5点同步扫描，监测“工业产线上”各式薄膜的厚度以及光学常数，快速准确测量薄膜厚度、光学常数等信息，可根据客户样品大小定制测量尺寸。

使用美能成熟的「膜厚测量」，POLY5000使用户能够优化膜厚特性，并实时监控工艺的稳定。

查看详情

晶化率测试仪

美能晶化率测试仪Galaxy Solar可同时适用于光谱和成像，具有高光谱分辨率、极低杂散光的光谱仪保证光谱数据的准确性和重复性，一系列针对拉曼光谱成像的新技术引入，极大地提升了拉曼光谱成像的质量和速度，新型成像算法可以在纷繁复杂的大数据中提炼出有用的光谱信息。
独特的高效率非对称式光路设计，配合光栅在轴扫描，抑制杂散光，消除衍射光，保证客户快速准确地获得高信噪比光谱和成像。

查看详情

Horiba显微共焦拉曼光谱仪

HORIBA LabRAM Odyssey 高速高分辨显微共焦拉曼光谱仪引入全反射概念，从物镜，耦合光路，光谱仪均采用反射镜组成，从仪器基础设计出发实现真正意义上的消色差，提出紫外灵敏度测试指标，满足全光谱范围内的高灵敏度测试要求。

查看详情

傅里叶红外光谱仪

美能傅里叶变换红外吸收光谱(FTIR)是研究各种分子在红外波段发射或吸收辐射规律与分子结构关系的有力工具，主要用于物质结构的分析。
利用红外吸收谱可以研究非晶硅、微晶硅材料中Si-H键的构型及其分布情况。

查看详情

霍尔效应测试仪

霍尔效应测试仪是理解和研究半导体器件和半导体材料电学特性的工具，用于测量半导体材料的载流子浓度、迁移率、电阻率、霍尔系数等重要参数。

HMS-3000霍尔效应测量系统主要由恒电流源、范德堡法则终端转换器、低温（77K)测量系统及磁场强度输入系统组成，拥有研究半导体材料霍尔效应所有的部件和配置，是一套非常成熟的仪器系统。

查看详情

分光光度计

UVN2800-pro分光光度计是一款用于测量物质透过率、反射率以及吸收率的检测仪器，光源波长范围为190～2800nm，测试波长范围为280-2500nm。它的基本原理是利用物质对某种波长的光具有选择性吸收的特性，来鉴别物质或测定其含量。

在平时常用的紫外可见光的范围内，对于一个特定的波长，吸收的程度正比于试样中该成分的浓度，因此测量光谱可以进行定性分析，而且根据吸收与已知浓度的标样的比较，还能对物质进行定量分析。

查看详情

全光谱椭偏仪

UVPLUS SE全光谱椭偏仪是美能光伏针对光伏太阳能电池研发和质量控制领域推出的高性能专用光谱椭偏仪，波长范围覆盖紫外、可见到近红外。

设备拥有高灵敏度探测单元和光谱椭偏仪分析软件，专门用于测量和分析光伏领域中单层或多层纳米薄膜的层构参数（如厚度）和物理参数（如折射率n、消光系数k）。

查看详情

Horiba椭圆偏振光谱仪

UVISEL PLUS椭偏仪应用于测量各类薄膜的膜厚及光学参数（n，k），具有对单层膜、多层膜等材料具有光学性能的分析能力，测量膜厚范围可从单原子层至微米量级。

UVISEL Plus集成了最新的FastAcqTM快速采集技术，可在3分钟以内实现高分辨的样品测试（190-2100nm），校准仅需几分钟。

查看详情

TLM接触电阻率测试仪

在太阳能电池电极优化中，接触电阻是需要考量的一个重要方面。接触电阻的大小不仅与接触的图形有关，还与扩散工艺及烧结工艺有关。测量接触电阻率可以反映扩散、电极制作、烧结等工艺中存在的问题。

TLM-STD接触电阻率测试仪提供2种测试功能：接触电阻率测试和线电阻测试：可切换使用。
接触电阻率测试：主要用于测试接触电阻，薄层电阻，接触电阻率等项目；
线电阻测试：用于测试栅线的线电阻。

查看详情

超景深显微镜

ME-UD6300超景深显微镜是一款用于对各种精密器件及材料表面进行亚微米级测量的检测仪器。它采用了高数值的物镜和光阑，通过调节光源的光斑大小和光阑的位置，使光线在不同深度处的聚焦度不同，从而实现超景深效果同时结合精密Z向扫描模块、3D建模算法等对器件表面进行非接触式扫描并建立表面3D图像，通过系统软件对器件表面3D图像进行数据处理与分析，并获取反映器件表面质量的2D、3D参数，从而实现器件表面形貌3D测量的光学检测仪器。

查看详情

网版智能影像测量仪

美能AVT-4030网版智能影像测试仪集成尺寸、缺陷、膜厚、张力检测为一体，实现了光伏丝印网版高精度、高效率、全方面缺陷检测和线宽线距及涨缩测量，是质量控制QC人员理想的质检助手。

AVT-4030采用先进的图像处理技术和算法，人性化操作界面，只需几步完成操作，同时具有测量及数据统计分析功能，帮助客户分析及改善制程。

查看详情

全自动影像测量仪

美能全自动影像测量仪VMM PV配备了基于高分辨率相机的测量系统，可对各种零件进行快速、准确的测量。
VMM PV基础模块：用于检测光伏网板的图形，2D平面，以及栅线宽度、间距、PT值印刷效果等。
独家研发金属遮盖率模块：定向开发的计算银栅线占据整个电池片的一个遮盖比例。可以快速用视觉图形化的方法自动计算出遮盖比例，对比和原先设计的比例差值。

查看详情

卧式拉力机

光伏产业里电池片来料检测时，为了检验栅线焊接质量，需要对电池片做弯曲测试和焊带剥离强度试验来检测电池片性能。ME-CELL-HTT是专为电池片做180°剥离度试验研制的卧式拉力测试仪。
测试仪载荷范围为0N至100N，可提供具有卓越准确性和可靠性的测试方案，数据采集频率高达50Hz、力值精度从满量程到1/1000为示值的±0.5%，具有极高的灵活性。

查看详情

电池片稳态光衰老化试验箱

美能电池片稳态光衰试验箱采用能摸拟全光谱光源的金卤灯，来再现不同环境下存在的破坏性光波，可以为光伏电池片产品开发和质量控制提供相应的环境模拟和加速试验。

光照试验执行标准按IEC61215标准中MQT08、MQT09条款规定的稳定性测试，辐照面积最小可做到600×600mm，光照等级满足BBA标准。

查看详情

电池片紫外老化试验箱

美能光伏电池片紫外老化试验箱是一种专门用于模拟自然环境中紫外线辐射对光伏电池片进行加速老化测试的设备。

试验执行标准按IEC61215标准中MQT10条款规定，辐照面积最小可做到700×900mm，其核心功能是通过可控的紫外光源、温湿度调节等条件，评估材料在长期户外暴露下的耐候性、抗老化性能及可靠性。

查看详情

电池片拉脱力综合测试仪

美能电池片拉脱力综合测试仪，具有卧式模块测试功能，可进行卧式180°焊带剥离强度测试，28个传感器同时使用；又可实现电池片弯曲测试，满足三点，四点弯曲测试。

设备满足目前主流厂商各规格电池片的安装测试，广受青睐。专用于光伏行业硅料、硅晶片、电池组件等相关产品的剥离力、抗拉强度等测试。

查看详情

外观检验台

光伏组件的外观缺陷（裂纹，气泡，脱层等）在后续的试验中可能会加剧并对组件的性能产生不良影响。
美能外观检验台ME-PV-VI用于检测光伏组件中的任何外观缺陷，满足IEC61215-2:2021标准中MQT01外观检查要求。

查看详情

湿漏电测试系统

光伏组件湿漏电流试验系统用于验证组件经雨、雾、露水或溶雪等气候造成的湿气进入组件内部对电路引起腐蚀、漏电或安全事故的影响，确保组件绝缘性能符合标准。
美能湿漏电测试系统满足IEC 61215-2:2021、IEC 61730-2:2016、UL 1703-2015试验标准。

查看详情

组件实验室EL测试仪

光伏组件实验室EL测试仪是一种基于电致发光（Electroluminescence, EL）原理的高精度检测设备，主要用于评估光伏组件内部缺陷与性能，确保产品质量和可靠性。

查看详情

紫外老化试验箱

美能光伏组件紫外老化试验箱是一种专门用于模拟自然环境中紫外线辐射对光伏组件进行加速老化测试的设备。
试验执行标准按IEC61215标准中MQT10条款规定，辐照面积可做到5800×2800mm（满足4块2500×1400×50mm规格的组件同时测试），其核心功能是通过可控的紫外光源、温湿度调节等条件，评估材料在长期户外暴露下的耐候性、抗老化性能及可靠性。

查看详情

稳态光衰老化试验箱

美能稳态光衰试验箱采用能摸拟全光谱光源的金卤灯，来再现不同环境下存在的破坏性光波，可以为光伏组件产品开发和质量控制提供相应的环境模拟和加速试验。
光照试验执行标准按IEC61215标准中MQT08、MQT09条款规定的稳定性测试，辐照面积可做到6040×2560mm，光照等级满足BBA标准。

查看详情

电流连续性监测系统

电流连续性测试系统是专门为IEC61215标准中10.11高低温循环实验条款、10.12湿冻实验条款开发，主要包括提供稳定直流电、电流记录、温度记录和温度控制功能。通过温度控制直流电源的开启，对多路电流、多路温度长期实时监控。与热循环试验箱配合使用，可对多个组件内部电路导通性监控。

查看详情

PID测试系统

组件应用过程中出现长期泄漏电流会造成电池片载流子及耗尽层状态发生变化、电路中的接触电阻受到腐蚀、封装材料受到电化学腐蚀等问题，从而导致电池片功率衰减、串联电阻增大、透光率降低、脱层等影响组件长期发电量及寿命的现象。
PID抗性测试常与热循环（MQT11）、湿冻循环（MQT12）等结合，模拟组件在复杂环境下的综合失效模式。

查看详情

旁路二极管测试系统

旁路二极管测试系统是专为光伏组件设计的核心检测设备，用于评估旁路二极管（Bypass Diode）在极端工况下的导通性能、热稳定性及耐久性。作为光伏组件的“安全阀门”，旁路二极管可有效防止热斑效应，确保组件在局部遮阴或电池片失效时仍能安全运行。
本系统通过精准模拟实际应用场景，验证二极管的关键参数，保障组件长期可靠性，降低电站运维风险。

查看详情

LeTID测试系统

查看详情

反向电流过载系统

太阳能电池在应用过程中，可能会由于电压降低，受到其他电池串反向充电的可能，如果反向充电电流还没有达到电池串熔丝的保护电流，则由可能使组件长期反向充电，温度不断升高，损坏组件。
本测试是在提供反向电源，向太阳能电池反向充电，模拟实际工况，测试组件经受反向电流的能力。适用于IEC61730标准中的MST26条款。

查看详情

脉冲电压测试系统

光伏组件脉冲电压测试仪是一种专用于评估光伏组件在瞬态过电压（如雷击、开关浪涌）条件下的绝缘性能和可靠性的关键设备。
其核心功能是通过模拟IEC 61730等国际标准中规定的脉冲电压波形（如1.2/50 μs），验证组件内部材料（如封装胶膜、背板）及电路在极端电压冲击下的耐受能力，防止因绝缘失效导致的热斑效应、漏电或火灾风险。

查看详情

绝缘耐压测试仪

光伏绝缘耐压测试仪是用于评估光伏组件及电气设备绝缘性能与耐压能力的专用设备，主要检测其在高压环境下的漏电流、绝缘电阻及耐压强度，以确保产品符合安全标准并预防因绝缘失效引发的火灾或设备损坏风险。核心功能包括：

绝缘电阻测试：测量组件内部材料（如EVA胶膜、背板）的绝缘性能，确保无漏电隐患。
交/直流耐压测试：模拟雷击、电网浪涌等瞬态高压环境，验证组件长期耐受能力。
电弧侦测：识别高压下局部放电或电弧现象，评估潜在绝缘缺陷。

查看详情

接地连续性测试仪

美能接地连续性测试仪是专用于评估光伏组件接地系统可靠性的关键设备，其主要功能是检测光伏组件金属框架、接线盒与接地导体之间的电阻值，确保接地连续性符合安全标准。
该设备通过施加恒定直流电流，测量接地回路电阻，验证组件在极端条件下（如雷击、漏电）的电气安全性能。

查看详情

绝缘耐压接地测试仪

ME-PV-HIG是美能针对光伏行业自动化测试设备配套而开发的一款高性能耐压绝缘接地连续性三合一综合测试仪。标配数据采集软件，支持U盘远程升级程序。符合光伏标准IEC61215、IEC61730。

查看详情

湿热环境试验箱

太阳能组件在应用过程中需经受严酷气候环境考验，其中高温高湿环境（DH试验）是评估光伏组件可靠性及材料耐久性的核心测试项目。
该试验通过模拟85℃高温、85%RH相对湿度的双85极限环境（符合IEC 61215、UL 1703等国际标准），结合长达1000小时以上的持续循环测试，系统验证组件电性能衰减、封装材料失效、组件长期可靠性预测。

查看详情

湿冻环境试验箱

太阳能组件应用过程中会经受各种严酷天气的考验。其中组件承受高温和高湿以及随后的低温影响的能力，承受长期湿气渗透的能力等各项性能需要评估。HF环境模拟试验，为了验证评估组件或材料的可靠性，并通过热疲劳诱导失效模式，早期识别制造缺陷。

查看详情

热循环试验箱

美能热循环试验箱是专为太阳能组件设计的可靠性测试设备。它通过精准模拟高低温快速交变环境，验证组件产品在极端温度条件下的性能表现、结构稳定性及长期耐久性，并通过热疲劳诱导失效模式，帮助用户提前发现潜在缺陷，提升产品质量与市场竞争力。

查看详情

动态机械载荷测试机

对光伏组件和建筑集成光伏系统均需要进行机械性能评估，这一评估是确保这些系统长期功能性和优化商业产品的关键步骤。通过机械加载（ML）、非均匀机械加载（IML）和动态机械加载（DML）等方式进行性能测试，以验证光伏组件在外部机械载荷下的性能，确保组件不受视觉损坏和电气功能严重损失。
美能动态机械载荷测试仪，满足IEC61215-2016标准中4.15条例，IEC61730-2016标准中MST34条款，UL1703标准中41条款静态机械载荷测试要求。84通道压力传感器控制，每个气缸单独控制；吸盘间距可调，万向结构，保障组件表面受力均匀，高精度可编程直流电源监控组件内部电流连续性。

查看详情

静态机械载荷测试机

光伏组件静态机械载荷测试机是用于模拟光伏组件在户外实际安装中承受静态机械载荷（如风压、雪压、覆冰等）的专用设备，通过施加持续压力或拉力，评估组件的结构强度、材料耐久性及电气性能稳定性。
其核心目的是验证组件在极端环境下的抗压、抗弯、抗拉能力，确保其符合国际安全标准（如IEC 61215、IEC 61730、UL 1703等），并降低户外运行中的失效风险。

查看详情

冰雹冲击试验机

在光伏系统的运行过程中，组件面临各种环境挑战，其中就包括冰雹。当冰雹以高速撞击组件表面时，可能对光伏系统造成严表面破损、电池损伤、连接线断裂等严重影响。因此，了解冰雹对组件的影响和组件的抗冲击能力，对确保系统的可靠性和持久性至关重要。
美能冰雹冲击试验机是基于IEC61215标准MQT17条款开发，通过气压冲击不同直径大小的(人工制作的冰球用于模拟冰雹)冰球，并以恒速撞击组件，模拟冰雹气候对组件的影响，验证组件抗冰雹撞击的能力。

查看详情

引出端强度试验机

引出端强度试验机是专为IEC61215标准中的MQT14条款设计开发的，试验机满足拉力试验、扭力试验、粘结力试验。
设备模拟组件在安装过程中，组件引线端被无意或有意拉扯，设备以一定质量的砝码施加在引线端往复拉扯从而评判引线端的抗拉性能；设备利用马达施加一定扭力于引线端，从而评判引线端抗扭力的性能。

查看详情

霰弹冲击试验机

光伏霰弹袋冲击试验机是一种专门用于评估光伏组件（尤其是建筑一体化光伏 BIPV）抗冲击性能的测试设备，其核心功能是模拟人体或物体撞击玻璃表面的场景，验证组件在极端机械载荷下的安全性。
美能霰弹冲击试验机是基于IEC61730-2标准MST32条款开发的光伏组件抗重物撞击的能力测试设备，本机采用可控的升降系统，提升以铅球为填充物，玻璃丝带包裹制成的撞击袋，在不同垂直高度自由坠落时，产生动能作用于光伏组件表面，以验证钢化玻璃遭撞击破裂后，产生的划伤或刺伤危险伤害试验。

查看详情

抗划伤（切割）测试机

太阳能组件表面有塑料材料，在生产、安装、运行的任意过程，当锐利的物体触碰时，可能出现划伤现象，影响组件的绝缘性。严重的将会使内部带电体裸露，产生触电风险。
美能抗划伤（切割）测试机是根据IEC61730，UL1703，ASTM E2685-2009标准研制的自动测试设备，用于测试聚合物材料作为前后表面的组件是否能够经受住安装和维护过程中的常规操作，而无人身电击的危险。

查看详情

剥离试验机

光伏组件剥离/搭接试验机是通过对光伏产品的多年检测及研究工作，专门开发应用于光伏组件剥离试验和搭接试验的一款二合一新型产品，其技术指标满足IEC61730-2：2016标准的有关要求。

查看详情

万能材料试验机（单臂）

美能光伏万能材料试验机（单臂拉力机）采用紧凑型单立柱设计，专为光伏材料小负荷、高精度测试需求开发，适用于焊带、封装胶膜、接线盒连接器等关键部件。
可执行拉伸、剥离、弯曲等测试，精准测量抗拉强度、断裂伸长率及粘接性能，支持产线快速抽检与研发验证，是一种专用于测试光伏组件材料力学性能的设备。

查看详情

万能材料试验机（双臂）

美能光伏万能材料试验机（双臂拉力机）是一种高精度、高稳定性的力学测试设备，以双立柱门式结构为核心，具备高稳定性与大负荷能力，专用于光伏玻璃、铝合金边框、背板等材料的强度验证。
支持三点弯曲、压缩、双轴拉伸，可测试钢化玻璃抗风压、边框疲劳寿命等关键参数，满足UL 1703与IEC 61730标准。

查看详情

光伏玻璃透过率测试仪

美能气浮台式光伏玻璃透射率测试仪PGT2400是光伏玻璃性能检测的利器，具有高精度的测量准确性、测量稳定性，能够测量样品的透射率，计算出超白压花玻璃的AM1.5有效太阳光透射比、可见光透射比、Y、x、y、L*、a*、b*等颜色参数，显示CIE色坐标及色品图。
配备气浮平台，保证测量移动玻璃时，无摩擦运动减少磨损，且节省搬运玻璃的人力。

查看详情

醋酸测试试验箱

光伏组件通常采用eva(乙烯-醋酸乙烯酯共聚物)胶膜对太阳能电池进行封装，在户外长时间暴露使用过程中，除了水汽侵蚀，上述eva胶膜还会降解生成醋酸和烯烃，逸出的醋酸能够对太阳能电池的电极栅线、焊带等造成腐蚀，影响光伏组件的输出功率与安全性能。
美能醋酸测试设备为箱套箱模式，可对晶硅电池片进行耐酸度测试，可有预防组件成品醋酸失败。使用场景：电池厂成品定期监控，新浆料评估，组件厂来料监控。

查看详情

交联度测试系统

美能交联度测试仪用作光伏组件封装的EVA交联、聚乙烯（PE）交联、聚乙烯绝缘电线电缆（XLPE）交联、天然高分子离子交联及高分子结晶度等其他材料的测试，检测其柔韧性、耐冲击性、弹性、光学透明性、低温绕曲性、黏着性、耐环境应力开裂性、耐候性、耐化学药品性、热密封性。

查看详情

二极管接线盒综合测试仪

ME-9960型光伏二极管接线盒综合测试仪是本公司针对光伏接线盒电气特性测试需求而研制的专用测试仪器。可测试接线盒内部二极管的正向导通压降VF、反向漏电流IR、反向电压VR、导通直流电阻R、以及温度TC等参数。能满足10W~400W接线盒（2只~8只二极管）的测试需求。被广泛应用于接线盒生产厂家的在线测试及组件使用厂家的进货验收。
符合光伏标准IEC61215、IEC61730。用于光伏组件接线盒的测试，可以自动识别被测元件，一次性对接线盒的多种参数进行测试。

查看详情

落球冲击试验机

美能落球冲击试验机是以规定重量之钢球调整在一定的高度，使之钢球自由落下试验，冲击击试件表面，观察其受损程度，用以判定塑胶、陶瓷、压克力、玻璃纤维、光伏组件、钢化玻璃及接线盒的品质。
吸盘采用电磁铁模式，符合标准GB/T9656、GB/T9962、GB/T15763.2标准的要求的冲击需要。

查看详情

半自动四探针

FPP300SA是专为科学研究设计的半自动四探针方阻测试仪，可以对最大450mm*400mm 样品进行快速、准确的测试，获得样品不同位置的方阻/电阻率信息。探针头借鉴了机械钟表机芯制造工艺，使用红宝石轴承引导碳化钨探针，确保高机械精度和长使用寿命，标准电阻片测试重复性可达0.2%，为行业领先水平。1mΩ~100MΩ的超宽测量范围可涵盖绝大部分应用场景，可广泛适用于光伏、半导体、合金、陶瓷等诸多领域。

查看详情

全自动探针式台阶仪

美能全自动探针式台阶仪采用接触式表面形貌测量，可测量样品表面从微米到纳米尺度的轮廓，可以进行台阶高度、膜厚和薄膜高度、表面形貌、表面波纹和表面粗糙度等的测量，是传统表面形貌测量的一个新发展。
接触力最小可达1mg，对测量表面反光特性、材料种类、材料硬度都没有特别要求，样品适应面极广，数据复现性高、测量稳定、便捷、高效，是微观表面测量中使用最广泛的微纳样品测量手段。

查看详情

多通道太阳能MPPT系统

美能多通道太阳能MPPT系统专为钙钛矿太阳能电池研究工作者量身打造，采用AAA级LED太阳光模拟器作为老化光源，可通过多种方式对电池进行控温并控制电池所处的环境氛围，可以对多组电池同时进行长期的稳定性能测试。
除了传统的MPPT模式以外，设备还增加了恒压和恒流老化模式，以增加稳定性研究的灵活性。并且MPPT还拥有强大数据分析软件可以实时查看和对比不同样品的各项性能指标。

查看详情

Horiba稳瞬态荧光光谱仪

HORIBA Fluoromax PLUS作为科研级一体式荧光光谱仪的代表，集成了配置灵活、易于操作等优点，同时还采用了全反射光路和单光子计数技术，率先将高灵敏度和宽光谱测量带到台式荧光光谱仪系统中，是新一代的高灵敏度科研级荧光光谱仪，选配时间相关单光子计数单元(TCSPC)和近红外检测器，使其拥有更宽的光谱测试范围(至1900nm)和更短的荧光寿命测试(至5ps)。

HORIBA Fluoromax PLUS可为固体/液体样品、高通量筛选、低温/高温、绝对量子产率、微量样品、滴定注射/停留提供全系列的解决方案。此外，它还可与荧光显微镜耦合，进行微米级显微荧光测量，通过与众多附件耦合，可实现强大的拓展性，从而满足不同实验需求。

查看详情

大面积钙钛矿方阻椭偏二合一测试仪

本产品方阻测试模块是专为科学研究设计的在线方阻测试仪，配备运动平台，可以对大面积样品进行快速、准确的测试，获得样品不同位置的方阻/电阻率信息。可广泛适用于光伏、半导体、合金、陶瓷等诸多领域。本产品椭偏测试模块基于钙钛矿电池专用的高灵敏度探测单元和光谱椭偏仪分析软件，专门用于测量和分析光伏钙钛矿领域中多层纳米薄膜的层构参数（如，厚度）和物理参数（如折射率 n、消光系数 k），典型样品包括：晶圆上的单层或多层纳米薄膜样品；钙钛矿透明导电基底（TCO）、电子传输层（ETL）、空穴传输层（HTL）；单层减反膜（如Al2O，SiNx，SiO2，TiO₂等）、双层减反膜检测（如SiNx/SiO2，SiNx/SiNx,，SiNx/Al2O3等）。

查看详情

大面积钙钛矿影像显微二合一监测站

本产品主要用于P1\P2\P3激光划线尺寸与缺陷检测检测；一种基于CCD数位影像及3D显微测试技术并且计算机图像技术组合一体的精密测量仪器，光源亮度可调，可以在各种光线条件下选择最合适的光源亮度。

查看详情

钙钛矿在线透过率测试机

钙钛矿太阳能电池的在线透过率检测设备是一种实时监测钙钛矿薄膜、透明氧化玻璃或组件光学透过率的系统，用于优化工艺、确保均匀性并提升电池效率。

查看详情

钙钛矿P1激光划线测试仪

在透明导电电极TCO沉积后，空穴传输层沉积前，激光设备会对样品进行激光划线，形成独立的条形导电电极，并作为后续P2、P3划线的定位点。因此通过对P1划线进行质量检测，可以多方面提高钙钛矿电池的效率、稳定性、均匀性、寿命、安全性和制造成本效益。
钙钛矿P1激光划线测试仪是一款专为钙钛矿太阳能电池P1激光划线工序设计的高精度测试设备。设备可以通过探针与样品直接接触，测试其电阻等参数，精准判断P1划线的优劣情况。

查看详情

钙钛矿在线PL测试仪

在线PL缺陷检测通过非接触、高精度、实时反馈等特性，系统性解决了太阳能电池生产中的速度、良率、成本、工艺优化与稳定性等核心痛点，并且结合AI深度学习，实现全自动缺陷识别与工艺反馈。方便客户针对测试结果优化制备工艺参数，提升器件效率与稳定性。

查看详情

钙钛矿在线方阻测试仪

在线方阻测试仪是钙钛矿太阳能电池产线的关键质量控制设备，用于实时监测透明导电层等材料的方阻。通过四探针技术，高速检测薄膜的导电均匀性，确保串联电阻和填充因子稳定，从而提升电池的光电转换效率。设备可无缝集成产线，自动反馈数据并联动工艺调整（如镀膜、退火参数），有效减少废品率，保障钙钛矿电池的大规模生产良率和性能一致性。

查看详情

钙钛矿在线膜厚测试仪

PVK5000钙钛矿在线膜厚测试仪基于椭偏技术原理，测量线偏振光经过薄膜样品反射后偏振状态发生改变，通过测量相位差以及振幅比，经过模型拟合得到薄膜的厚度信息。采用非接触式测量，避免对软膜层造成损伤，适应溶液法（如狭缝涂布、喷墨打印）或真空沉积工艺。可用于监控钙钛矿结晶过程，检测大面积制备的膜厚均匀性，降低效率波动。

查看详情

钙钛矿工艺检测工作站

钙钛矿工艺检测工作站融合了接触角测试模块、椭偏仪测试模块、方阻测试模块以及反射率测试模块，方便用户对光伏薄膜进行全方位的评估。本多合一测试机可手动点击/自动切换测试模块，测试时可以单点定位mapping（最多可支持5k个点），也可以单点多技术测量（针对单点的多功能测试），最大限度的为客户提供一站式服务。

查看详情

手持式IV测试仪

便携式组件功率测试仪能够精确地执行单组件的功率检测和IV曲线测试，同时在STC条件下提供标准功率转化率。该系统操作简便，便于携带，并配备了高精度的辐照度计和温度传感器。
具备安全可靠性和一键式检测模式，操作直观易懂，便于携带。

查看详情

便携式EL测试仪

便携式EL测试仪用于发现太阳能板内部的隐性裂纹问题，保障光伏板的高效发电。该仪器设计精简，使用方便，易于携带，特别适合需要现场检测的流动用户。它是为太阳能电站组件检测量身打造的移动检测工具。
此设备具有轻巧便携、图像清晰、无线控制操作简便快捷、检测效率高、光学屏蔽功能允许在日间进行测试，以及大功率电源支持同时检测多块太阳能组件的特点。

查看详情

手持热成像测试仪

紧凑型手持红外热成像仪专为光伏电站设计，用于对所有电气设备进行温度检测，以便识别潜在的故障点，从而降低维修成本并确保生产安全。
其便捷性体现在单手操作拍摄，配备高清触摸屏显示，以及具备抗强光激光功能。

查看详情

户外组件多通道测试系统

户外组件多通道测试系统能够提供实时同步的多通道测试功能，并支持根据用户特定需求定制通道数量和测试模块的功率。通过将多台测试仪联网控制，可以形成一个评测系统，该系统能够同时测试最多300个光伏组件，是户外光伏组件性能比较的理想设备。评测系统实现了多通道发电效能的比较测试，允许在相同的时基上对不同的光伏组件进行测试，比较它们的伏安特性差异以及发电量差异。同时，系统支持多路辐照度和温度的同步记录，为用户提供清晰直观的测试结果分析。它适应了户外光伏组件真实发电量测试比较的当前需求。
此外，该系统还具备多通道/全天候测量输出特性，能够自动监测并直观展示分析组件的输出特性。它还提供了多种交直流供电方式的选择，以适应不同的测试环境。

查看详情

光伏逆变器电能质量测试仪

光伏逆变器电能质量测试仪对光伏电站现场的谐波、电压、电流、频率、波动、闪变、功率和三相不平衡等电能质量参数进行详尽记录和分析，同时拥有电能瞬态监测、录波分析、能效损耗评估、逆变器测量等高级测量功能。为光伏电站并网电能质量的管理提供准确的数据依据。
该设备具有高精度、宽频带、宽量程等特点。

查看详情

无人机EL检测仪

应用于光伏电站方阵组件EL内部缺陷检测的光伏无人机EL检测仪，能够迅速且高效地完成电站质量检测任务。它支持切换至拍照或视频模式，便于第三方进行运维质量检查。配合全自动化对焦技术，此设备能够灵活切换多种检测模式，成为电站检测和运维检查的首选工具。
具备长时间续航能力，适用于大规模巡检、快速成图、高清成像以及原图数据的传输。

查看详情

IV测试仪

主要用于测试太阳电池或组件的电性能。通过测试太阳电池或组件的伏安特性曲线，得到其最大功率Pmax、最大功率点电流Impp、最大功率点电压Vmpp、短路电流Isc、开路电压Voc、填充因子FF（Fill Factor）、光电转换效率Eff、串联电阻Rs、并联电阻Rsh等参量。反映出太阳电池或组件的电性能，可用于太阳电池或组件的生产工艺研究，还可以用于太阳电池或组件的功率等级评定。
适应不同类型组件（单晶、多晶、薄膜、PERC, TOPCon, HJT, IBC等）的开路电压和短路电流范围；宽功率范围可测试从几十瓦的小型组件到数百甚至上千瓦的大型双面组件、叠瓦组件等；可扩展支持多种测试模式STC测试、功率标定、低辐照度测试、温度系数测试、热斑检测、EL测试等。

查看详情

IVEL分选机

美能IVEL分选机是光伏电池片产线的核心设备，专为高效电池片性能分档（IV测试）与缺陷检测（EL测试）设计，支持数据溯源以优化工艺，显著提升组件良率与产品价值。
采用3A+光源技术，精准适配TOPCon、HJT、钙钛矿及BC等高电容电池测试；兼容156-230mm半片/整片电池，多通道测量实现单次闪光双面/双半片测试；支持集成EL/PL或IR热斑检测，助力光伏智造升级。

查看详情

钙钛矿/硅叠层电池首次通过IEC湿冻测试：基于pH调控的共SAM策略

日期：2026-03-09浏览量：10

自组装单分子层（SAM）作为空穴传输层（HTL）广泛应用于高效钙钛矿太阳能电池，尤其是在钙钛矿-硅叠层器件中。然而，SAM前驱体分子在溶液中容易自组装形成胶体聚集体，严重影响了所制备HTL薄膜的覆盖率和质量，制约了器件性能和稳定性。美能温湿度综合环境试验箱专为验证评估组件或材料的可靠性，能达到快速升温降温，提升测试效率，满足IEC61215等标准。

本研究证实，对自组装单分子层（SAM）前驱体溶液进行pH调控，可以有效抑制其分子的聚集。基于此发现，研究人员设计了一种新型分子：6-氨基己基膦酸盐酸盐（6AHPACl），并将其与原有SAM材料（Me-4PACz）混合，形成一种共SAM策略，用于制备带隙为1.67 eV的钙钛矿太阳能电池及钙钛矿-硅叠层电池。采用此策略，冠军器件在1 cm²的面积上获得了29.1%的认证能量转换效率（PCE）。更重要的是，封装后的叠层电池在经历1010次热循环后，仍能保持95%的初始效率。此外，本研究首次报道了封装后的钙钛矿-硅叠层器件成功通过了IEC 61215标准的湿冻测试。

实验方法

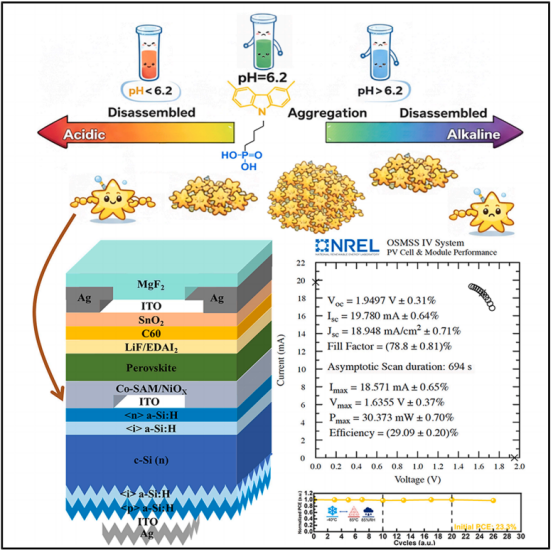

左：pH调控SAM聚集机制示意图；中间：钙钛矿-硅叠层器件结构示意图；右：NREL认证效率结果

材料与pH调节

实验所用预刻蚀 ITO 玻璃、Me-4PACz、NiOₓ纳米颗粒等材料均为商用试剂，6AHPACl 由 6 - 氨基己基膦酸与过量盐酸在乙醇中反应合成，经旋蒸、洗涤、真空干燥后得到。Me-4PACz 前驱体溶液的 pH 调节分为含水和无水两种方法：含水法通过添加氢碘酸（HI）降低 pH、添加氢氧化钾（KOH）水溶液提高 pH；无水法通过添加纯乙酸降低 pH、添加 KOH 粉末提高 pH，pH 值由 HANNA HI2222 酸度计校准后测定。

器件制备

1.67 eV 钙钛矿单结电池：ITO 基底经清洗和紫外臭氧处理后，旋涂 NiOₓ纳米颗粒溶液并退火；在氮气手套箱中旋涂 SAM / 共 SAM 前驱体并退火，随后旋涂 Cs₀.₂FA₀.₈Pb (I₀.₈Br₀.₂)₃钙钛矿前驱体，经氮气吹扫和退火后，旋涂 EDAI₂溶液进行表面钝化；最后通过热蒸发沉积 LiF/C₆₀/BCP 电子传输层和 Cu 电极。

硅底结电池：以280 μm 厚的浮区（FZ）硅片为基底，经刻蚀、清洗后，通过等离子体增强化学气相沉积（PECVD）制备 i/n 型和 i/p 型非晶硅叠层，再沉积 ITO 和 Ag 金属化电极。

钙钛矿 - 硅叠层电池：在硅底结的 ITO 表面进行紫外臭氧处理后，按单结电池工艺制备钙钛矿顶结，替换 BCP 和 Cu 层为原子层沉积（ALD）制备的 SnO₂层，再溅射 ITO 并热蒸发 Ag 指状电极，冠军器件额外沉积 MgF₂抗反射涂层。

器件封装采用透明聚烯烃（PO）作为封装剂，聚异丁烯（PIB）边缘密封，在真空层压机中完成玻璃封装，封装后电池效率绝对下降值≤3%。

表征与测试

器件的J-V 曲线、外量子效率（EQE）、光强依赖的 Voc 测试分别通过太阳模拟器、QuantX-300 光谱响应系统完成；SAM 胶体的 TEM、DLS 和 zeta 电位测试，薄膜的XPS、FTIR、扫描电子显微镜（SEM）、原子力显微镜（AFM）测试，钙钛矿的 XRD、稳态 PL、时间分辨 PL（TRPL）测试均采用商用表征设备；SaP 测试用于分析钙钛矿层的静电势降，ToF-SIMS 用于表征界面成分变化；稳定性测试严格按照 IEC 61215 标准进行 MPPT、热循环和湿度冷冻测试。

pH值对SAM前驱体聚集的影响

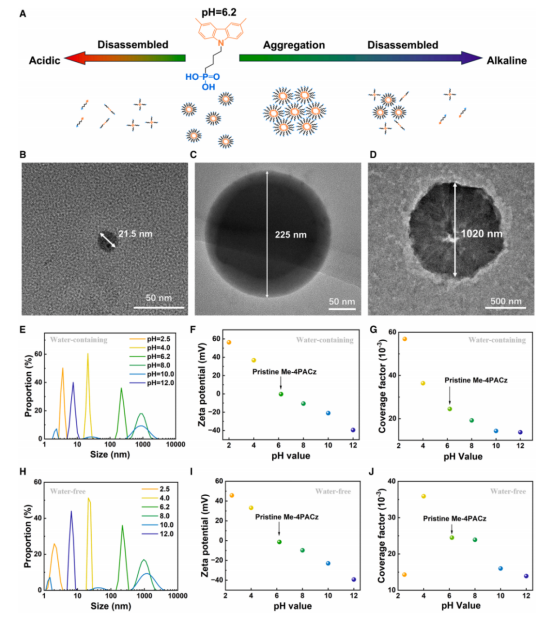

（A）示意图显示pH对Me-4PACz聚集的影响。代表性Me-4PACz胶体的TEM图像，分别来自（B）酸性（pH = 4.0）、（C）原始（pH = 6.2）和（D）弱碱性（pH = 8.0）溶液。pH对（E和H）胶体尺寸分布以及（F和I）Me-4PACz前驱体溶液中zeta电位的影响，pH值分别通过含水法（E-G）和无水法（H-J）调节。使用相同的pH调变Me-4PACz前驱体溶液制备的Me-4PACz层的覆盖率因子，分别通过含水法（G）和无水法（J）调节

研究表明，pH值是决定Me-4PACz前驱体溶液中胶体尺寸的关键因素。通过透射电子显微镜（TEM）观察到，原始Me-4PACz溶液（pH=6.2）中存在明显的胶体聚集。当通过添加氢碘酸（HI，含水法）或冰醋酸（AcOH，无水法）将pH值调至酸性（如pH=4.0）时，胶体尺寸显著减小，分布更均匀。而将pH值调至弱碱性（pH=8.0）则导致胶体尺寸增大。动态光散射（DLS）和Zeta电位测试进一步证实，酸性条件下，胶体粒径减小，Zeta电位升高（表面电荷更正），胶体稳定性增强。相应地，由酸性前驱液制备的SAM薄膜，其表面覆盖率因子也显著提高。

pH调控对单结钙钛矿电池性能的影响

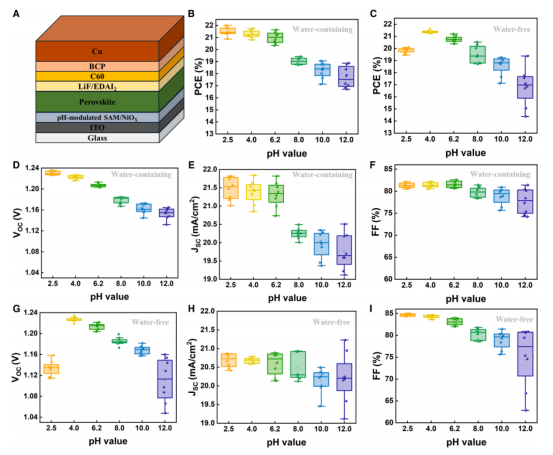

（A）展示的1.67 eV单结钙钛矿太阳能电池结构示意图。使用不同pH值（通过含水法（B）和无水法（C）调节）的Me-4PACz前驱体制备的太阳能器件的PCE分布。使用不同pH值（通过含水法（D和E）和无水法（G-I）调节）的Me-4PACz前驱体的同一批器件（每种类型10个）的（D和G）开路电压（Voc）、（E和H）短路电流密度（Jsc）和（F和I）填充因子（FF）分布

将不同pH值的前驱液用于制备1.67 eV单结钙钛矿电池（结构为Cu / BCP / C60 / LiF / EDAI₂ / 钙钛矿 / co-SAM / NiOₓ / ITO玻璃），器件性能统计显示，无论是采用含水法还是无水法，使用酸性前驱液（pH=4.0或2.5）制备的SAM（分别称为HI-SAM和AcOH-SAM）均能显著提升器件的开路电压、短路电流密度和填充因子，从而获得比原始SAM（pH=6.2）更高的效率。然而，将pH值过度降低至~1.0时，器件性能大幅下降。分析认为，过强的酸性可能导致NiOₓ表面过度质子化，甚至部分刻蚀，破坏了对膦酸基团锚定至关重要的表面-OH基团，从而恶化了SAM/NiOₓ界面。

新型共SAM（Me-4PACz + 6AHPACl）的设计与优势

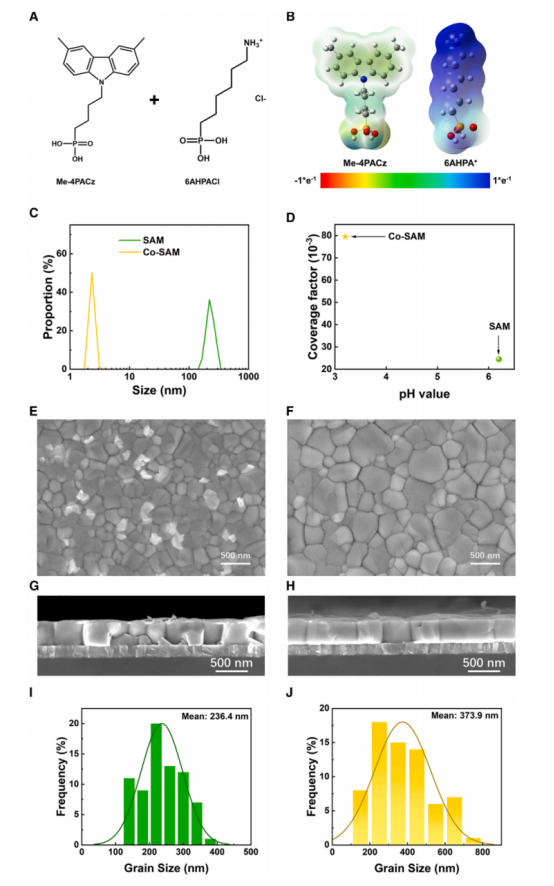

（A）本研究中使用的SAM材料的分子结构。（B）Me-4PACz和6AHPACl的偶极矩（德拜）计算值。在有无pH调控（使用HI或AcOH）或6AHPACl添加的情况下，在NiOₓ/ITO衬底上制备的SAMs的XPS谱图：（C）P 2p和（D）Cl 2p。比较了有无6AHPACl添加的SAM前驱体中（E）胶体尺寸分布和（F）Zeta电位。（G）有无6AHPACl添加时制备的SAMs在NiOₓ/ITO上的覆盖率因子。有无6AHPACl添加时，在（H和J）SAMs和（I和K）随后沉积的钙钛矿薄膜上拍摄的SEM图像

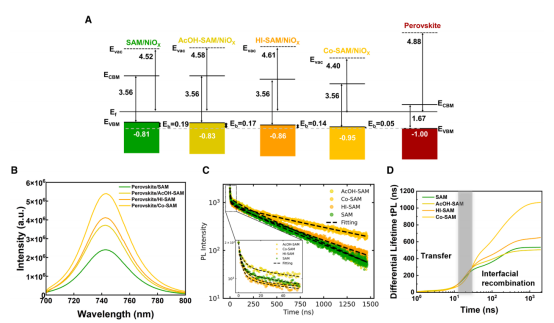

（A）NiOₓ上SAMs和共-SAM与钙钛矿层相比的能级图。（B和C）使用相同条件在各种SAMs上制备的钙钛矿的（B）稳态PL和（C）TRPL。（D）同一样品的微分寿命与时间的关系。

基于pH调控的原理，本研究设计并合成了6AHPACl。将6AHPACl加入Me-4PACz溶液中，不仅将pH值从6.2调制到3.2，有效抑制了胶体形成，还带来了额外的好处：

增强的锚定性：XPS和TOF-SIMS证实6AHPACl中的Cl元素存在于共SAM层中。更强的P 2p信号表明，共SAM在NiOₓ上的覆盖率因子更高，锚定更牢固。

改善的界面能级：紫外光电子能谱（UPS）测量显示，共SAM的HOMO能级与钙钛矿的价带顶（VBM）能级差更小，有利于空穴提取。同时，共SAM更强的偶极矩（通过密度泛函理论计算和“稳定化-脉冲”测量法证实）提高了内建电势，有助于提升Voc。

更优的钙钛矿质量：共SAM表面更佳的润湿性使得上层钙钛矿薄膜的覆盖率更好，结晶质量更高，非辐射复合显著减少。稳态和瞬态光致发光光谱（PL和TRPL）显示，沉积在共SAM上的钙钛矿薄膜具有更强的PL强度和更长的载流子寿命。微分寿命分析表明，共SAM有效抑制了界面复合。

基于共SAM的单结与叠层电池性能优化与表征

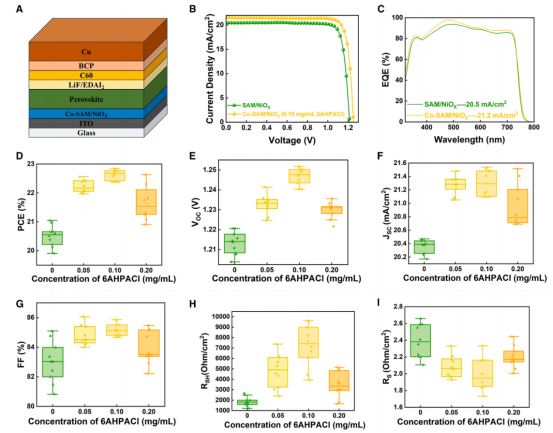

（A）展示的单结钙钛矿太阳能电池结构示意图。（B）使用最佳浓度6AHPACl添加到Me-4PACz前驱体的SAM与共-SAM策略的冠军器件的光态J-V曲线。（C）使用SAM和共-SAM策略的代表性电池的EQEs及积分电流密度。使用不同浓度6AHPACl添加到Me-4PACz前驱体（每种类型10个）制备的多个器件的（D）PCE、（E）开路电压、（F）短路电流密度、（G）FF、（H）并联电阻和（I）串联电阻分布

通过优化Me-4PACz中6AHPACl的添加量（最佳为0.1 mg/mL），采用共SAM的单结冠军电池效率达到了22.8%，其Voc、Jsc和FF均有显著提升。串联电阻（Rs）降低和并联电阻（Rsh）升高，表明界面接触改善和漏电减少。外部量子效率（EQE）测试显示，共SAM器件在整个光谱范围内响应略有提升。

将优化的共SAM策略应用于钙钛矿-硅叠层电池，冠军器件（1 cm²）经美国国家可再生能源实验室（NREL）认证的效率高达29.1%，开路电压Voc为1.95 V，这是目前采用1.67 eV钙钛矿顶电池的叠层器件中的最高认证Voc之一。

器件稳定性测试

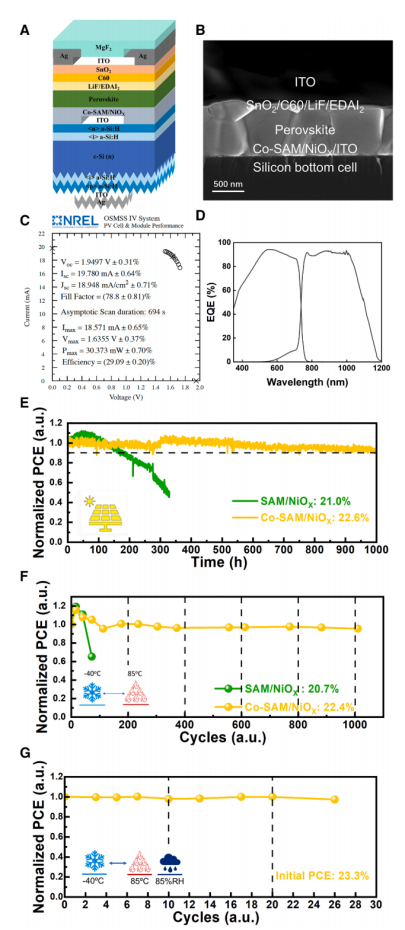

（A）带有减反射涂层的冠军钙钛矿-硅叠层器件示意图和（B）横截面SEM图像。NREL测量的冠军器件的（C）光态J-V和（D）EQE曲线。（E）代表性封装的SAM和共-SAM钙钛矿-硅叠层电池的最大功率点跟踪和（F）IEC 61215标准热循环测试（G）代表性封装的共-SAM钙钛矿-硅叠层电池的IEC 61215湿冻测试。（F）和（G）中的垂直虚线代表IEC 61215要求的最少循环次数

封装后的叠层器件进行了严格的稳定性测试：

最大功率点跟踪（MPPT）：在连续1个太阳光照射下，采用共SAM的叠层电池在1000小时后仍保持93%的初始效率，而采用纯Me-4PACz的对照器件在200小时后效率已损失20%。

热循环测试：在-40°C至85°C之间进行热循环测试，采用共SAM的封装器件在完成1010次循环后，仍保留了95%的初始效率，远超IEC 61215标准要求的200次最低循环数。相比之下，对照器件在72次循环后效率即下降至初始值的65%。TOF-SIMS分析表明，对照器件效率下降可能与SAM的脱附有关，而共SAM的锚定性更好，保持了界面稳定。

湿冻测试：令人瞩目的是，一个采用共SAM的封装叠层器件在完成50次热循环（测试前提）后，又成功经受住了26次湿冻循环（-40°C至85°C，85%相对湿度），远超IEC 61215标准要求的10次最低循环数。这是迄今为止首个被报道能通过此项严苛测试的钙钛矿-硅叠层器件。其优异的稳定性归因于共SAM带来的高质量、低应力钙钛矿薄膜，以及更稳定的NiOₓ/SAM/钙钛矿界面。

本研究阐明了pH调控对SAM前驱体聚集行为的关键作用，并基于此设计了6AHPACl与Me-4PACz的共SAM策略。该策略不仅显著提升了宽带隙钙钛矿电池和钙钛矿-硅叠层电池的效率，更在器件稳定性上取得了里程碑式的突破：首次使叠层器件通过了IEC 61215湿冻测试。这项工作为高性能、高稳定性SAM的设计提供了新思路，对推动钙钛矿叠层技术的产业化具有重要意义。

美能温湿度综合环境试验箱

联系电话：400 008 6690

美能温湿度综合环境试验箱采用进口温度控制器，能够实现多段温度编程，具有高精确度和良好的可靠性，满足不同气候条件下的测试需求。

▶温度范围：20 ℃~+130 ℃

▶温湿度范围：10 % RH~98 % RH(at+20 ℃-+85 ℃）

▶满足试验标准：IEC 61215、IEC 61730、UL 1703等检测标准

美能温湿度综合环境试验箱通过精确控制紫外辐照剂量与85°C/85%RH的湿热环境，为钙钛矿光伏组件的可靠性评估提供了关键测试条件,为其商业化应用提供了扎实的实验依据。

原文参考：pH modulation for self-assembly-monolayer-type hole transport layer for efficient and stable perovskite-silicon double-junction solar cells
