非接触式IV测试仪

量子效率测试仪
PL/EL一体机
Sinton硅片少子寿命测试仪
Sinton硅块少子寿命测试仪
绒面反射率测试仪
3D共聚焦显微镜
在线SiN膜厚测试仪
在线反射率测试仪
在线四探针方阻测试仪
全自动扫描四探针方阻测试仪
在线薄膜厚度测试仪
晶化率测试仪
Horiba显微共焦拉曼光谱仪
傅里叶红外光谱仪
霍尔效应测试仪
分光光度计
全光谱椭偏仪
Horiba椭圆偏振光谱仪
TLM接触电阻率测试仪
超景深显微镜
网版智能影像测量仪
全自动影像测量仪
卧式拉力机
电池片稳态光衰老化试验箱
电池片紫外老化试验箱
电池片拉脱力综合测试仪
外观检验台
湿漏电测试系统
组件实验室EL测试仪
紫外老化试验箱
稳态光衰老化试验箱
电流连续性监测系统
PID测试系统
旁路二极管测试系统
LeTID测试系统
反向电流过载系统
脉冲电压测试系统
绝缘耐压测试仪
接地连续性测试仪
绝缘耐压接地测试仪
湿热环境试验箱
湿冻环境试验箱
热循环试验箱
动态机械载荷测试机
静态机械载荷测试机
冰雹冲击试验机
引出端强度试验机
霰弹冲击试验机
抗划伤(切割)测试机
剥离试验机
万能材料试验机(单臂)
万能材料试验机(双臂)
光伏玻璃透过率测试仪
醋酸测试试验箱
交联度测试系统
二极管接线盒综合测试仪
落球冲击试验机
半自动四探针
全自动探针式台阶仪
多通道太阳能MPPT系统
Horiba稳瞬态荧光光谱仪
大面积钙钛矿方阻椭偏二合一测试仪
大面积钙钛矿影像显微二合一监测站
钙钛矿P1激光划线测试仪
钙钛矿在线PL测试仪
钙钛矿在线方阻测试仪
钙钛矿在线膜厚测试仪
钙钛矿工艺检测工作站
便携式EL测试仪
手持热成像测试仪
户外组件多通道测试系统
光伏逆变器电能质量测试仪
光热真空老化试验箱
IV测试仪
IVEL分选机
共轭聚合物两步形变:30%应变下可拉伸有机光伏效率保留84%
日期:2026-09-16浏览量:20
可拉伸有机光伏(OPV)适合做可穿戴能源器件。它轻、柔、可溶液加工,还能扛住机械形变。麻烦出在材料本身:共轭聚合物的半柔性主链加高扭转能垒,力学性能远不如常规柔性聚合物,一拉伸就容易结构破坏、性能衰减。美能最大功率点追踪测试MPPT采用3A+级LED太阳光模拟器作为老化光源,可通过多种方式对电池进行控温并控制电池所处的环境氛围,进行长期的稳定性能测试。
本文以 P(NDI2OD-T2) 为模型,把 NEXAFS、中能共振 X 射线散射(TReXS)与共振软 X 射线散射(RSoXS)组合,在同一批样品上原位追踪单轴拉伸下的多尺度结构变化,并与应力耗散、吸收和器件性能逐项关联。结果显示形变分两个阶段:先链取向与快速微晶破碎,后持续链取向与链内扭转变形。
实验方法
样品:P(NDI2OD-T2)(Mn = 131 kDa,Đ = 1.356)氯仿溶液(10 mg/mL)旋涂于 PEDOT:PSS(4083)/硅片,成膜约 200 nm,100 °C 退火 10 min;PDMS 按基体与交联剂 12:1 配制,70 °C 固化 1 h。
拉伸:Deben 200 N 拉伸台。NEXAFS 速率 1.5 mm min⁻¹,原位 RSoXS 0.5 mm min⁻¹;σ-ε 曲线用自由站立样品,速率 0.03 mm/min,应力按 σ = F/(A×B)、应变按 ε = Δl/l₀ 计算。
X 射线:NEXAFS 在 C K 边 283.6–286.0 eV、总荧光产额模式,探测深度约 100 nm;TReXS 用 2476 eV 水平偏振光,靠 S 1s→σ* 跃迁选择性增强 (001) 反射;RSoXS 在 284.0 eV;GIWAXS 在 10 keV。
器件:TPU / PEDOT:PSS(M-PH1000) / PEDOT:PSS(4083) / PO10:P(NDI2OD-T2)(2:1) / PNDIT-F3N / EGaIn@Ag,初始有效面积 0.04 cm²,拉伸时按显微镜尺寸变化校正;AM 1.5G、100 mW cm⁻² 下测 J-V,Photo-CELIV 测迁移率。
分子级:链取向伴随链内扭转

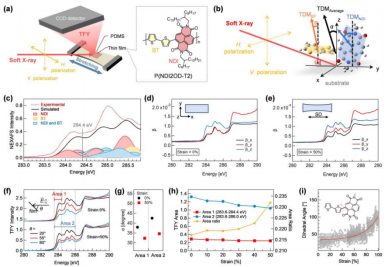

链取向与链内扭转:(a)NEXAFS 实验构型;(b)水平(H.)与垂直(V.)偏振入射及共轭平面跃迁偶极矩示意;(c)实验(TFY)与模拟 NEXAFS 谱;(d–e)未拉伸与 50% 应变下的定向折射指数 β;(f)角分辨 NEXAFS 谱;(g)Area 1 与 Area 2 的 α 角拟合;(h)两区强度比的应变演化;(i)MD 模拟给出的 BT–NDI 二面角变化。
取向:0 %应变时折射指数 βz > βx = βy,50 % 应变时变为 βz > βy > βx;主链沿拉伸方向排列的模拟给出 Iz > Iy > Ix,两条证据指向同一结论:骨架在面内沿拉伸方向取向,面外仍保持 face-on(共轭平面平躺于衬底)。
倾角:跃迁偶极矩相对表面法线的倾角在 Area 1(定域于 NDI,283.6–284.4 eV)与 Area 2(全部 π* 信号,283.6–286.0 eV)分别下降 5.6° 与 8.0°。Area 2 降幅更大,指向 BT 的链内转动大于 NDI。
扭转:Area 1/Area 2 强度比随应变上升,分子动力学模拟显示 BT–NDI 二面角随应变呈指数上升。链取向因此不只是排列,而伴随链内构象扭转,后者在高应变下的应力耗散中起关键作用。
微晶级:两条破坏路径并存

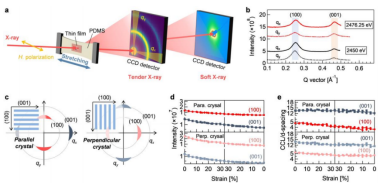

微晶形变与破坏:(a)TReXS 与 RSoXS 的透射几何装置;(b)2450 eV 与 2476.25 eV 下沿 qx、qy 平均的 I-q 曲线;(c)平行与垂直微晶的 (100)、(001) 反射示意;(d)反射强度与(e)层堆积数随应变的变化。
衰减:0–33% 应变区间,平行微晶的 (001)、(100) 反射强度分别下降 37% 与 44%,垂直微晶下降 58% 与 54%;(100) 各向异性比由 0.12 升至 0.33。
不可逆:卸载时 30% 至 20% 强度继续下降,20% 以下不再下降,但两个反射均不恢复,晶性发生永久损失。
路径一:平行微晶的 (100) 层堆积数明显下降而 (001) 稳定,对应晶格滑移,片层沿拉伸方向相互滑过,结构部分保留。
路径二:垂直微晶的 (001) 层堆积数下降更明显,对应晶格剥离,片层在边缘被拉开,破坏更快,同时释放出更多无定形链供取向与扭转使用。
交叉验证:10 keV GIWAXS 的 (100) 峰面积衰减与 2476.25 eV TReXS 一致;极图显示绕 (001) 轴的扭转减少、绕 (100) 轴的倾斜增加。
介观级:取向分两步走完

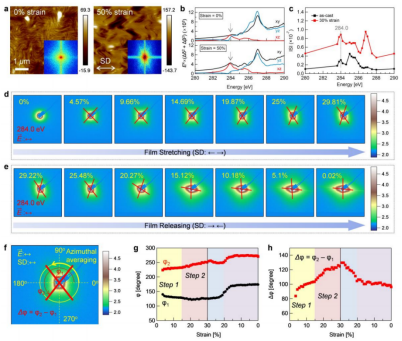

拉伸形变下的形貌响应:(a)未拉伸与 50% 应变下的 AFM 高度图及 FFT 插图;(b)三个平面内的取向衬度;(c)能量依赖的积分散射强度 ISI;(d–e)拉伸与卸载过程中各应变的 RSoXS 图;(f)X 形散射角位置 φ₁、φ₂ 示意;(g–h)φ 与 Δφ 随应变的演化。
全局取向:拉伸至 5.66% 应变时,RSoXS 图样变为 X 形,随应变横向拉长,且与 X 射线偏振无关。
转折点:以方位角 φ₁ 与 φ₂ 定义 X 形角位置,Δφ 在 3.54% 应变首次可计算,随后呈两步增长,转折应变为 14.69%。
分工:第一步由初始链取向与快速微晶破坏驱动,不可逆,打下早期基础取向;第二步由持续取向与微晶破坏释放出的更多链驱动,并伴随高应变下显著的链内扭转。
回复:卸载时 Δφ 从 30% 到 20.27% 应变线性下降后保持稳定,20.27% 处与拉伸段 14.69% 处接近,说明结构松弛包含链内扭转的回复;20.27% 以上的稳定归因于褶皱形成耗散了部分应变能。
器件级:结构代价结算为性能

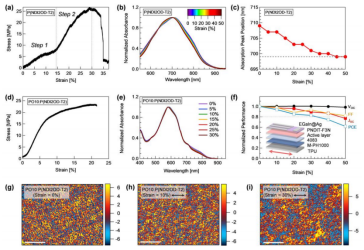

结构演化如何传导为性能代价:(a)纯膜 σ-ε 曲线;(b–c)纯膜的 UV-vis-NIR 吸收谱与吸收峰位变化;(d)共混膜 σ-ε 曲线;(e)共混膜拉伸过程中的吸收谱;(f)归一化器件参数随应变的变化;(g–i)0%、10%、30% 应变下共混膜的 AFM-IR 图(843 cm⁻¹)。
力学:纯膜 σ-ε 特征点为弹性区约 3%、屈服约 10%、应变硬化约 14%、断裂约 35%,应变硬化起点约 14% 与 Δφ 转折应变 14.69% 落在同一位置。共混膜断裂应变 21%,PDMS 衬底上开裂起始应变 30%(两类应变口径不同,不可直接比较)。
光学:拉伸至 50% 时,709 nm 主吸收峰蓝移 10 nm,790 nm 肩峰减弱;含时密度泛函理论计算确认 BT–NDI 二面角由约 30° 增至 90° 会诱导蓝移。共混膜中 P(NDI2OD-T2) 组分同样蓝移,PO10 变化很小。
光伏:PCE 由 6.92%(Voc 854 mV、Jsc 13.97 mA/cm²、FF 58.00%)降至 30% 应变下的 5.78%(Voc 858 mV、Jsc 12.48 mA/cm²、FF 53.97%);效率保留了84%。
电荷过程:激子解离与电荷收集效率 P(E,T) 由 98.86% 依次降至 10%、20%、30% 应变下的 97.93%、96.85%、95.53%;电荷迁移率由 6.59×10⁻⁵ 降至 4.13×10⁻⁵ cm² V⁻¹ s⁻¹;由光强依赖拟合的理想因子由 1.25 依次升至 1.42、1.46、1.58。
形貌与稳定性:AFM-IR 显示 P(NDI2OD-T2) 畴在 30% 应变下由纳米纤维网络转为大聚集体;20% 应变循环 300 次后原纤维形貌逐步模糊,器件仍保持初始 PCE 的 80% 以上。

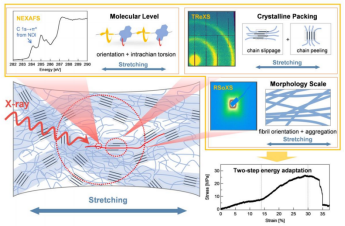

多尺度结构演化总览:三套 X 射线数据拼出两步应力耗散机制
综合三种 X 射线表征,可拉伸共轭聚合物的应变耗散是一条四级接力链:分子级先取向再扭转,微晶级以晶格滑移与晶格剥离两条路径破碎并释放无定形链,介观级用两步取向完成整体排列,器件级承担效率代价。这条链上有两个可测锚点:Δφ 的转折应变 14.69% 与应变硬化起点约 14% 重合,界定第一阶段向第二阶段的交接;卸载时 20.27% 处的 Δφ 回转,标记出链内扭转的可回复边界。该机制在高度结晶的 P(NDI2OD-T2) 上得到验证,是否普遍出现取决于分子结构与薄膜形貌,普适性有待在低结晶度或近无定形体系中检验;这些结构机制无法由常规非原位或单一尺度表征获得,原位 RSoXS 的工况实时多尺度分析不可替代。可拉伸器件的效率损失主要来自电荷产生与传输的退化,引入动态键合、弹性体网络等额外应力耗散路径是可行方向。
联系电话:400 008 6690
美能最大功率点追踪测试MPPT采用3A+级LED太阳光模拟器作为老化光源,并在上一代基础上完成全面进阶:光谱范围拓展至300~1700 nm(AM0)、光谱等级达到AAA(AM0)、支持 24 通道独立可调,为钙钛矿太阳能电池、太空光伏及叠层电池(2T/3T/4T)的研究提供了强有力的支持。
▶ 光源等级:AAA(AM0),光谱范围 300~1700 nm,适用于太空光伏测试
▶ 多波段独立可控:24 通道可调(AM0),精准匹配三结、四结叠层电池子电池带隙
▶ 大样品夹具:支持 210×105 mm 叠层电池,夹具采用正背面金线挤压引出电极
▶ 环境可控:支持 15℃~100℃ 半导体控温,同时可在氮气环境(无水无氧)下测试
美能最大功率点追踪测试MPPT不仅是性能验证工具,更是钙钛矿与叠层太阳能电池研究的高效测试平台。
原文参考:Correlative molecular-to-mesoscale evolution in conjugated polymers for intrinsically stretchable organic photovoltaics
*特别声明:本账号所发布的原创及转载文章,仅用于学术分享和传递行业相关信息。未经授权,不得抄袭、篡改、引用、转载等侵犯本账号相关权益的行为。文章内容仅供参考,如涉及版权问题,请及时联系我司进行删除。
相关产品
